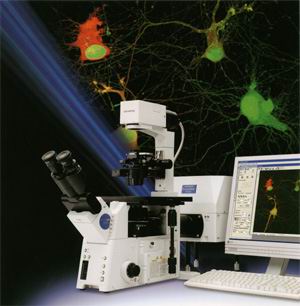

奥林巴斯 OLYMPUS FluoView™ FV1000共聚焦显微镜
产品特点
处于世界领先地位的奥林巴斯 FluoView™ FV1000共聚焦显微镜，是为适应当今生物科研趋势而推出的新型的点扫描、点探测共聚焦显微镜。卓越的分辨率，清晰明亮的光学图像和高效率的激发，加上系统控制软件中简易的用户界面，顶级共聚焦显微镜中极佳的性能价格比——都是这台殿堂级共聚焦显微镜的显著特点。该系统对于固定样品和活细胞的观察同样适用，根据不同的应用需求可选择IX2倒置研究级显微镜平台或BX2正置研究级显微镜平台。
对于可见光范围内的荧光，FV1000能够对多染标本进行多达四个通道的荧光采集成像和一个透射光通道。该系统中，波长选择和激光强度控制方便灵活，结合先进的AOTF技术，最大程度地简化了激发波段的选择，有效地避免了标本的荧光衰减和不同染料荧光的串色问题。因此作为活细胞成像系统，它最小化了成像过程中对活细胞的损伤，同时满足了活细胞对成像系统提出的高速度与高敏感度的苛刻要求。
luoView™ FV1000最瞩目的特点，即革命性的同步双扫系统—— SIM Scanner ，当一束激光对样品进行刺激的同时，另一束激光同时采集到高分辨率的成像。提供刺激的激光与进行扫描的激光共同为FRAP、FLIP和光转化实验提供理想的实验平台，成就了FV1000 SIM Scanner系统在共聚焦显微系统中不可动摇的领先地位。
FV1000共聚焦显微镜技术规格
FV1000规格——奥林巴斯FV1000规格表包含了以下信息：激光光源，扫描单元，显微镜平台，外置照明光源，电脑主机的配置和要求，应用的软件，和电力损耗等。
FV1000系统控制软件
FV1000系统控制软件——FV1000共聚焦系统控制软件在标准的Windows系统下运行，提供操作简易的、菜单式的用户控制界面，并且增加了一些特殊应用模块功能。各个通道的图像可以以并列、叠加、平铺等方式在屏幕上显示，图像信息里储存了获取图像时系统和图像的各个详细参数。另外，软件里面有Look-up Table功能，方便进行颜色的设置和添加伪彩，还可以直接在图片上添加图形和文本的注释。
FV1000共聚焦系统的特点
显著的特点——在FV1000各种功能当中，应用两束激光进行刺激和扫描成像同步的双扫系统（SIM Scanner）可以说最为瞩目。应用高效离子沉积镀膜技术的滤光片，增加了系统的灵敏度，同时高速的扫描振镜与光谱分光检测装置的结合，使光谱成像的分辨率可以精确到2nm。
FV1000扫描单元
FV1000扫描单元——奥林巴斯最新推出的FV1000扫描单元提供高敏感度的检测系统，并且带有高速扫描和激光反馈电路，在观察活体标本，尤其是观察快速的生理动态变化时，FV1000仍然能获取最好质量的图像。图像的扫描可以选择各种分辨率，最高达到4096×4096，每个通道4096个灰度级（12-bit），确保能够观察到最细微的图像细节。FV1000扫描单元应用新的光谱成像技术，利用光栅分光技术提供目前世界上最精确的光谱分辨率。
详细参数
——激光光源
• 可见光激光光源 (在激光耦合器中)：
o 控制机制- 通过AOTF调节 强度(0.1 % 到100 % -0.1%步进)
o 控制方式- 在换行扫描时激光器关闭
o 特定区域的激发- 能够同时调节激光强度和激发光的波长
o 多线氩离子激光器- 30 mW (457, 488, 515 nm)
o 氦氖激光器(绿) - 1 mW (543 nm)
o 氦氖激光器(红) - 10 mW (633 nm)
• 紫色激光光源：(可选)
o 控制机制- 通过电流控制二极管
o 控制方式-在换行扫描时激光器关闭
o 特定区域的激发- 能够任意调节激光的强度
o 紫色/蓝色半导体激光器 - 6 mW (405 nm); 0.7 mW (440 nm)
• 近红外激光光源：(可选)
o 波长范围- 700-980 nm
o 允许的功率- 不高于5 W
• 激光耦合器：
每条光路都具备连续可调节的中灰滤光片或者声光调控器件(AOTF)。所有激光器通过同一条光纤引入光路。
——扫描单元
• 基本配置：
o 标准- 3个荧光通道+ 1个透射光通道, 3个光电倍增管和3个激光输入口, 也可以根据需要增加额外的光路。
o 滤光片– 新型离子沉积镀膜的滤光片; 可以同时附加6个滤光片在相应的激发、分光和发射滤光片转轮上。
o 荧光检测单元- 滤光片型/光谱扫描型两种 。
o 光谱型- 配备了两个独立的光栅分光通道。
o 光谱扫描带宽范围- 1到100 nm。
o 光谱分辨率- 2 nm。
o 光谱分光速度- 100nm/ms。
• 扫描机制：一对扫描振镜( x 和y)
• 扫描模式：
o 图像大小- 128 x 128 到 2048 x 2048 (64 x 64 到 4096 x 4096 )
o 扫描速度- 2 到8 ms (2 to 5 ms) / 像素
o 多维扫描- 时间, Z 和波长任意组合
o 线扫描- 直线、曲线和点扫描等
• 光电倍增管工作模式：模拟积分和光子计数模式
• 针孔：单一针孔设计，尺寸从50 到 800 um (50 to 300 um), 0.5 um增加
• 视场数：18
• 变焦：1x 到 50x(0.5x步距)
• Z轴马达：10nm步距
——显微镜
• 倒置 - IX81
• 正置 - BX61, BX61WI
• 防震台- 气垫式防震工作台
透射照明单元
• 内置式光源和探测器, 电动控制强度，通过光纤引入显微镜
荧光照明单元
• 外置式汞灯光源，内置电动光闸，通过光纤引入显微镜，可以电动控制激光光路和普通荧光光路之间的切换。
控制单元
• 兼容机型-PC-AT
• 操作系统- Windows® XP Professional (英文版)
• 内存 - 1 G RAM 或者更高
• CPU - Pentium (2 GHz) 或者更高
• 硬盘 - 80 G 或者更高, 特殊I/F电路板（在PC内）
• 显卡 - ATI Radeon 9200
• 存储介质 – 内置CD-R/RW
• 监视器 - SXGA 1280 x 1024, 19英寸双屏
——可选组件
• 同步双扫单元：
o 一对扫描振镜, 投影镜头, 内置激光光闸
o 激光输入口- 1个, 可以由光纤导入可见光和自外激光器
o 对于输入的激光光源, 需要添加额外的激光器
o 同时需要添加控制软件和控制单元
• 多光子检测单元：内置两个通道的探测器, 分光镜和相应的发射滤光片。 (放置在扫描单元内的可选光路内)
• 第4通道检测单元：额外的通道检测装置, 满足多达四重标记荧光检测的要求。
• 荧光光纤输出：配有FC连接头, 兼容100 到 125 um大小光纤。
——FluoViewTM 应用软件
• 软件：基本软件和应用软件
• 图像格式：Multi TIFF格式, 8/16位gray/index color格式, 24/32/48位full color格式, JPEG/BMP/TIFF/AVI 格式。
• 图像获取：
o 区域选择- 点, 线, 曲线, 剪切, 剪切区域的变焦等
o 图像实时运算- Kalman方式和Peak方式
o 2维- XY, XT 和 Xl
o 3维- XYZ, XYT, XYl, XZT, XlZ
o 4维- XYZT, XlZT, XYlT
o 可以对随时间的控制程序进行编程
• 图像显示：
o 显示方式：每个通道可以进行图像排列、合并、剪切、平铺以及扫描信息的显示等
o LUT：可以自行定义，可以添加伪彩
o 注释：可以添加图形和文字
• 3D重建：3-D动画， 左/右立体重建 和断面轮廓分析等。(3-D 和 2-D的参数设定)
• 荧光光谱的拆分：通过光谱仪来进行光谱的拆分和分析normal模式和blind模式
• 图像处理：
o 滤镜- Average, low-pass, high-pass, Sobel, median, Prewitt, 2-D 拉普拉斯滤镜、edge enhancement等 。
o 运算-图像的数学和逻辑运算，以及DIC背景校正运算。
o 图像分析-整个区域的荧光强度，特定区域强度、周长的测量，以及延时观察分析等。
o 统计处理- 2-D图像的直方图表示、协同定位分析等。
• 其它： 延时观察控制软件, 图像浏览工作站软件, 3-D 和 4-D 软件, XY 载物台控制软件等。
——电力消耗
• 显微镜 (6 A), 扫描单元 (6.2 A), 计算机 (4.5 A), 多线氩离子 (100 volts, 10A), 氦氖激光器 (0.5 A)。 |
